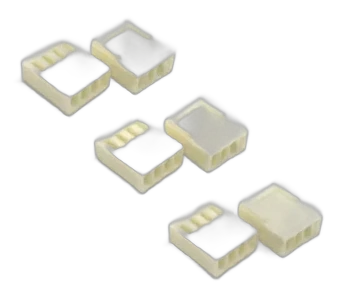

Boîtier de fiche KF2510 4 broches côté câble

Tout dépend de la pièce cassée. Si c'est le port soudé sur la carte de contrôle, il vous faut l'embase KF2510 vendue à côté de ce boîtier. Si c'est la fiche au bout des fils du ventilateur qui est en cause, c'est bien ce boîtier-ci qu'il vous faut : il se monte côté câble, pas côté carte.

Non, aucun fer à souder n'est nécessaire. Les contacts se déclipsent de l'ancien boîtier à l'aide d'une simple aiguille, puis se reclipsent dans celui-ci : c'est ce transfert d'un boîtier à l'autre qui économise le sertissage. Le montage reste accessible sans matériel de soudure, à condition de manipuler les petits contacts avec soin.

Le ventilateur ne démarrera tout simplement pas, sans aucun signal d'alarme pour vous prévenir du problème. Notez l'ordre exact des fils avant d'extraire les contacts de l'ancien boîtier : une inversion passe totalement inaperçue à la mise sous tension, la machine ne signale rien de particulier. Ce simple repérage évite un dépannage à l'aveugle par la suite.

C'est le connecteur qui se monte au bout des fils du ventilateur, côté câble, et qui vient s'enficher dans le port soudé sur la carte de contrôle. Ce boîtier suit le pas de 2,54 mm, propre à cette moitié de la connexion KF2510 : il reçoit les contacts transférés depuis l'ancien boîtier et referme la liaison entre le ventilateur et sa carte.
