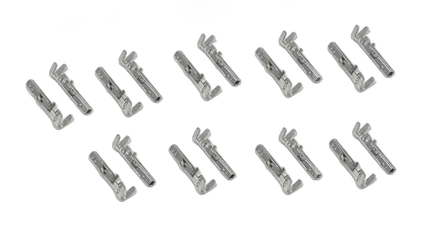

Cosse femelle à lamelle

La cosse femelle à lamelle termine un fil et s’enfiche sur une languette plate, là où une cosse à œillet se serre sous une vis. Son annonce d’origine ne donne ni pas, ni série, ni dimension : la fiche ne la rattache à aucune machine précise. Les contacts CH3.96 ou 5557 se choisissent sur un numéro de famille ; la cosse à lamelle, elle, se choisit à la mesure.

Une réserve de cosses sans référence ne vaut que par ce qui est noté dessus. Largeur de lamelle et section du fil concordantes, validez une cosse sur une liaison : sertie, enfichée, remise en service. Si elle tient, commandez pour toute la série de faisceaux à refaire, et inscrivez sur le sachet la machine et la liaison qui l’ont acceptée. Consignez chaque reprise dans votre registre d’entretien : si une liaison chauffe un jour, vous saurez ce qui y est monté.

Deux relevés font le tri. La largeur de la lamelle, prise au pied à coulisse sur la languette mâle, décide si la cosse s’enfiche franchement ou flotte. La section du fil règle le sertissage : sertie sur un conducteur plus gros que prévu, la cosse ne referme pas son fût, et le contact ne tient plus que par frottement.

Gardez l’ancienne cosse jusqu’à l’arrivée des neuves, puis posez-les côte à côte : aucun gabarit n’est plus fiable. Si l’étiquette d’origine de votre connecteur ne tranche pas, écrivez-nous avant de passer commande. Le poids, un gramme annoncé, figure au tableau technique, et le prix dans le bloc d’achat.
