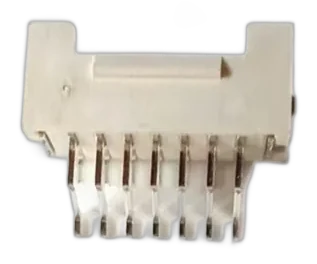

Connecteur de données 14 broches coudées pour carte de hashage Avalon

Le connecteur de données 14 broches coudées remplace l’interface de données des cartes de hashage Avalon, conçues par Canaan. En double rangée, il occupe l’extrémité côté hashage de la liaison entre ces cartes et la carte de contrôle. L’autre extrémité, sur le contrôleur, reçoit une embase distincte, dont les broches sont droites et plus longues.

Trois lectures évitent la mauvaise référence. La plaque de la machine d’abord : elle confirme une Avalon, sans dire quelle extrémité de la liaison a cédé. Le marquage de la carte qui porte le connecteur abîmé ensuite : carte de hashage, c’est la bonne fiche ; carte de contrôle, il faut l’embase jumelle. Le connecteur enfin : deux rangées de sept points, broches coudées.

Une carte que la machine ne voit plus n’est pas forcément morte. Cette interface figure parmi les premiers suspects, avant les puces et les régulateurs : elle encaisse chaque manipulation du faisceau. Le test qui tranche ne demande aucun instrument. Intervertissez le faisceau entre deux emplacements : si le défaut suit la carte, le connecteur est probablement en cause ; s’il reste attaché à l’emplacement, regardez plutôt du côté du contrôleur.

Vingt pièces au minimum par commande, trois grammes annoncés au tableau technique : pour un exploitant qui entretient plusieurs Avalon, ce seuil devient une réserve, et la carte suivante dont le connecteur lâche repart sans attendre un colis. Le prix, tenu à jour, se lit sur la fiche.
